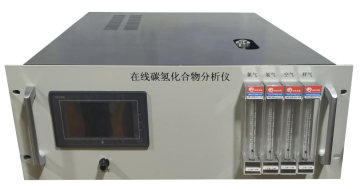

GC-THA 型在线气相色谱仪碳氢化合物分析仪
GC-THA 型在线气相色谱仪碳氢化合物分析仪
液氧中痕量烃(CH4、C2H6、C2H4、C2H2、C3H8、C3H6)分析(GC-THA)总烃
空气分离法是目前工业生产氧气、氮气、氩气的主要方法。由于大气污染,原料空气中所含的碳氢化合物进入制氧机系统,直接威胁安全生产,情况比较 严重。近年,国内外大中小型空分设备因碳氢化合物含量超标发生爆炸的有成百上千次,造成的直接及间接损失惊人。如果随时检测,提前预告碳氢化合物的含量,及早采取措施,就可防患于未然,避免爆炸。GC-THA型在线碳氢化合物分析仪就能帮您随时检测、提前预告,是空分防爆不可缺少的选择!
工作原理
基于气相色谱原理设计和生产的 GC-THA 型在线碳氢化合物分析仪。
应用领域
GC-THA 型气相色谱分析仪为在线气相色谱仪,可对空分设备中痕量碳氢化合物进行分析,监测易爆组分的含量变化情况,从而提供空分设备
主冷凝器安全运行的重要参考数据。同样可作为石油化工、钢铁和气体工业等检测碳氢化合物过程控制仪表。
产品特点
1. 它可连续监测待测气体的样品。
2. 可以自动定时、 采样、 分析, 分离分析效果好, 数据可靠的全自动分析仪器。
3. 可实现自动和手动进样的自由切换, 以便得到更为可信的数据。
4. 仪器操作简单, 进样、 取样时间可任意设定。
5. 测量对象: 主冷液氧中、 储槽液氧中、 空气中痕量烃含量。
6. 如果客户需求监测数据可通过 4~20MA 可上传至空分主控室操作界面;
7. 配套机柜及必要的前处理系统;
8. 符合国家相应标准要求。
技术参数
技术指标 | 柱箱温度 | 火焰离子化检测器(FID) | 转化炉(Ni) | 仪器工作环境 |
开机稳定时间: <1 小时 控温精度: ≤± 0.1℃ 仪器正常运行稳定性: 基线噪声: < 0.5× 10-13A 基线漂移: < 1× 10-13A/30min 定量重复性(以乙炔计) : RSD≤3% |
控温范围: 室温+10~300℃ 控温精度: ±0.1℃ |
控温范围: 室温+10~300℃ 控温精度: ± 0.1℃ 基线噪音: ≤0.05mv 基线漂移: ≤0.2/30min 小检测浓度: 0.01ppm (以乙 炔计) |
控温范围: 室温+10~ 300℃ 控温精度: ± 0.1℃ 转化率: 100% |
进样压力: <0.2Mpa 允许使用温度:5~50℃ 允许相对湿度:5~85% 电源: 220V± 10%, 50 Hz10% |
标准谱图
检测限 | |
组分 | 直接检测(ppm) |
C2H2(乙炔) | ≤ 0.01 |
CH4(甲烷) | < 0.01 |
C2H6(乙烷) | < 0.01 |
C2H4(乙烯) | < 0.01 |
C3H8 (丙烷) | < 0.01 |
C3H6(丙烯) | < 0.01 |
总烃 | < 0.01 |
分析介质: 氧、 液氧、 液空中甲烷, 乙烷, 乙炔, 乙烯, 丙烷, 丙烯, 总烃
流程图
技术优点: 可配备在线自动进样设备, 并能够和国内外多个厂家生产的自动进样器兼容。

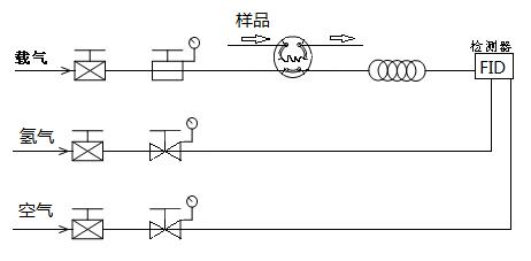

GC-THA 型在线气相色谱仪碳氢化合物分析仪流程图
1.高纯氮气做载气 3.色谱柱为 GDX-501
2.使用氢火焰检测器(FID) 4.六通阀进样 |
