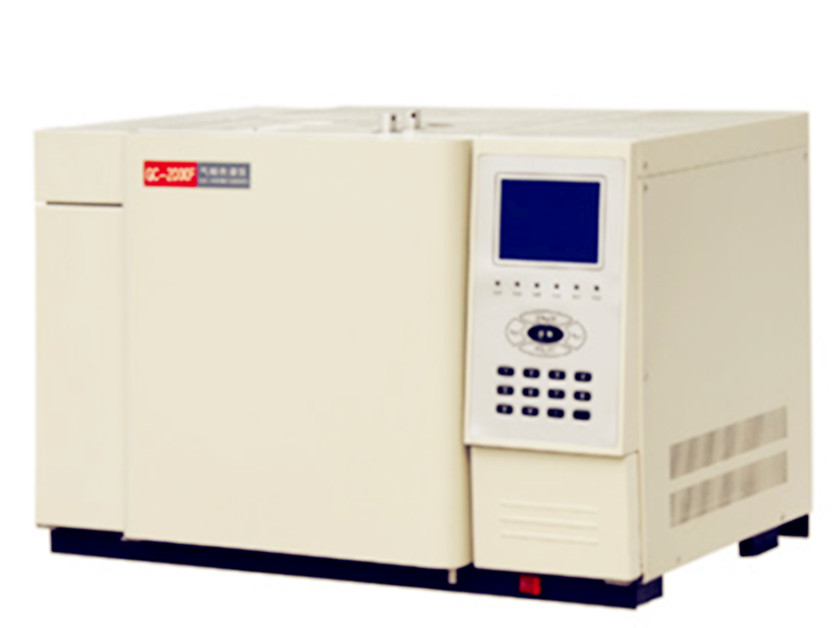

变压器油分析专用气相色谱仪

所属分类:变压器油分析
发布日期:2016/03/09

产品型号:GC-2001

产地:山东滕州

产品特点:用气相色谱法测定绝缘油中溶解气体的组分含量,是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

我要询价
产品详情 在线咨询

应用范围及检测指标

适用于电力行业绝缘油中溶解气体组分含量测定、绝缘油中含气量的测定。

执行标准:

GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》

DL/T 722-2000《变压器油中溶解气体分析和判断导则》

DL/T 703-1999《绝缘油中含气量的气相色谱测定法》



检测指标:

1.   一次进样,进样量为1 mL,油中小检测浓度:



溶解气体的分析(uL/L)

H2

CO

CO2

CH4

C2H4

C2H6

C2H2

1

0.5

0.5

0.01

0.01

0.01

0.01







含气量的分析(uL/L)

H2

O2

N2

CO

CO2

1

2

2

0.5

0.5





2.   定性重复性:偏差≤1%

3.   定量重复性:偏差≤3%

产品介绍

1.1、绝缘油中溶解气体组分含量的测定

用气相色谱法测定绝缘油中溶解气体的组分含量,是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电运行。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

GC-2001绝缘油气相色谱分析仪可根据用户不同的需求,采用灵活多变的分析流程,单柱/双柱的双检测器流程或者是双柱的三检测器流程,一次进样即可完成绝缘油中溶解气体组分(包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳)含量的全分析。按国标规定的方法脱出绝缘油样中的溶解气体,由色谱柱进行分离,色谱检测器进行检测,然后通过专用色谱工作站进行数据的分析和管理。本方法满足国家标准GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》中对气相色谱仪的要求。

1.2、绝缘油中含气量的测定

绝缘油的含气量是油质监督的一项比较重要的指标。目前根据DL/T450-1991 方法制定的二氧化碳洗脱法仅适用于不含酸性气体的油品测定,而根据DL/T423-91 方法制定的真空压差法又因真空仪器的不易普及而存在一定的局限性。

GC-2001绝缘油气相色谱分析仪的流程设计完全符合中华人民共和国电力行业标准DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。该机配备了高灵敏度的热导检测器和氢火焰离子化检测器,以及一个镍触媒转化炉,可实现对变压器油中溶解的五种气体组份: 氢气、氧气、氮气、一氧化碳、二氧化碳的全部测定。其性能满足DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中对气相色谱仪的要求。

性能特点

l  采用灵活多变的分析流程,满足用户不同的检测需求。

l  一次进样,可同时分析绝缘油中CO、CO2、H2、O2、N2、CH4、C2H6、C2H4、C2H2九种气体。

l  微型转化炉设计,具有更高的转化率,可满足对CO和CO2更小检测限的追求。

l  CO、CO2通过甲烷转化炉由FID检测,H2、O2、N2由TCD检测。

l  H2实际检测浓度,可达到0.2ppm,CO/CO2低可达到0.05ppm(需增加附件配置)

l  工作站具有的数据处理、数据库管理和图形管理功能

l  多用户多设备管理,方便了管理部门的检索要求,自动校正因子计算,可多次校正平均

l  提供三比值检索,TD图示,组份浓度图示等多种故障诊断方式



检测器参数

1.氢火焰离子化检测器(FID)

收集采用圆筒型结构,石英喷口

检测限:≤6×10-12g/s(正十六烷/异幸烷)

基线噪声:5×10-14A

基线漂移 :≤1×10-13A/30min

线性:≥107

自动点火

2.热导检测器(TCD)

采用半扩散式结构

电源采用恒流控制方式

敏感度:S≥3000mv.ml/mg(正十六烷/异幸烷)  HTCD高灵敏度热导检测器S≥10000mv.ml/mg(正十六烷/异幸烷) 数字放大1、2、4、8倍任选

基线噪音:≤10μv

基线漂移:≤30μv/30min

线性:≥105

载气流速稳定性:≤1%。
